Промышленное освещение: нормы для склада и цеха и выбор светильников

Промышленное освещение нельзя проектировать только по площади помещения и мощности оборудования. Промышленные светильники должны обеспечивать требуемую освещенность именно там, где выполняются рабочие операции: на полу склада, поверхности станка, сборочной линии, участке комплектования или вертикальной поверхности стеллажа. Поэтому нормы освещенности склада и производственного цеха всегда рассматриваются вместе с назначением конкретной зоны.

Современные светодиодные промышленные светильники позволяют обеспечить нормативный уровень света при большой высоте монтажа, снизить энергопотребление и сократить обслуживание системы. Однако высокий световой поток сам по себе еще не гарантирует качественного результата. При выборе оборудования необходимо учитывать высоту установки, светораспределение, расположение оборудования и стеллажей, степень защиты корпуса и условия эксплуатации.

Именно поэтому выбор подходящего светильника светодиодного промышленного начинается не с мощности в ваттах, а с анализа объекта и светотехнического расчета.

Какие нормы регулируют промышленное освещение

При проектировании освещения складских и производственных помещений одним из основных нормативных документов является СП 52.13330.2016 «Естественное и искусственное освещение». Требования к освещению рабочих мест на промышленных предприятиях также установлены СанПиН 1.2.3685-21.

Для производственных рабочих мест уровень освещенности зависит от разряда зрительной работы: размера объекта, который необходимо различать, контраста объекта с фоном и характера выполняемых операций. Для грубых работ с объектом различения более 5 мм при системе общего освещения предусмотрено 200 лк. Такое же значение установлено для постоянного общего наблюдения за ходом производственного процесса. При периодическом наблюдении требования могут быть ниже — 75 или 50 лк в зависимости от условий пребывания персонала.

Поэтому универсального правила вроде «для любого цеха достаточно 300 лк» не существует. На одном предприятии рядом могут находиться участок общего наблюдения за оборудованием, сборочная зона и рабочее место контроля деталей — и каждому из них потребуется собственный уровень освещения.

Аналогичный принцип действует для склада. Хранение продукции, движение техники, сортировка, приемка и комплектование заказов — это разные операции, поэтому одинаковое количество света во всех зонах не всегда оправдано.

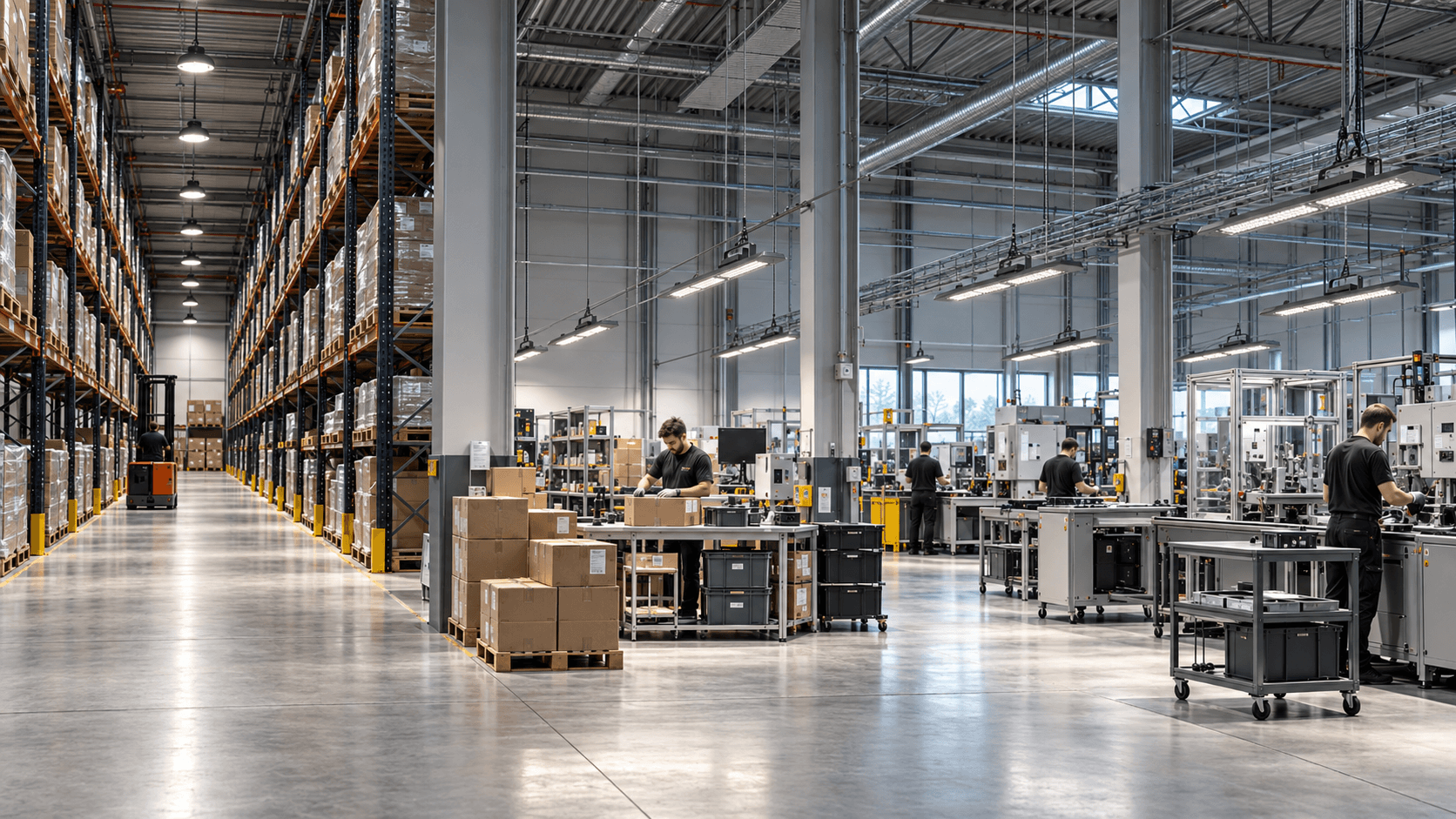

Нормы освещенности склада и производственных зон

Ниже приведены ориентиры, которые можно использовать на предварительном этапе проектирования. Окончательные параметры необходимо определять по действующим нормативам, назначению помещения, разряду зрительной работы и проектной документации конкретного объекта.

Например, для обычной зоны хранения склада отправной точкой может быть 50 лк на уровне пола, тогда как помещение сортировки и комплектования требует уже 300 лк на рабочей поверхности. Для транспортно-распределительных операций используется значение 200 лк.

Таким образом, нормы освещенности склада следует рассматривать не как одну цифру для всего здания, а как набор требований к отдельным функциональным зонам.

Почему количества люксов недостаточно

Даже правильно выбранное нормативное значение еще не отвечает на вопрос, какие промышленные светильники необходимо установить.

Два прибора с сопоставимым световым потоком могут давать совершенно различный результат из-за разной оптики. Один светильник формирует широкий световой пучок, другой концентрирует поток на меньшей площади. При большой высоте подвеса это существенно влияет на количество света, достигающего рабочей поверхности.

На высоком складе слишком широкое светораспределение может приводить к нерациональному использованию светового потока. В узких межстеллажных проходах необходимо учитывать не только горизонтальную освещенность пола, но и видимость продукции и маркировки на вертикальных поверхностях.

В производственном цехе ситуация еще сложнее: часть света могут перекрывать станки, технологические линии, металлоконструкции и инженерное оборудование.

Поэтому светотехнический расчет учитывает геометрию помещения, высоту установки, расположение оборудования и стеллажей, коэффициенты отражения поверхностей, световой поток и кривую силы света конкретного прибора.

Как выбрать промышленные светильники для склада

Первый этап — разделить объект на функциональные зоны. Пространство хранения, межстеллажные проходы, приемка товара, комплектование заказов, внутренние транспортные пути и погрузочные участки могут требовать разных решений.

Для высоких пространств часто используются компактные подвесные светильники типа high bay. Один из вариантов для таких задач — SILED NERO UFO. Модель выполнена в компактном круглом корпусе, имеет мощность 50 Вт, заявленный световой поток 8880 лм и степень защиты IP65.

Такой форм-фактор удобно использовать там, где необходимо организовать равномерную сетку верхнего света и не перегружать пространство крупными корпусами.

Однако круглый UFO — не единственный вариант. Геометрия помещения может потребовать другого распределения светового потока. Для длинных проходов, производственных пролетов или участков со сложной конфигурацией оборудования линейные и модульные промышленные светильники нередко позволяют точнее адаптировать систему к пространству.

Именно поэтому при проектировании лучше выбирать не одну универсальную модель для всего объекта, а оборудование под конкретную задачу.

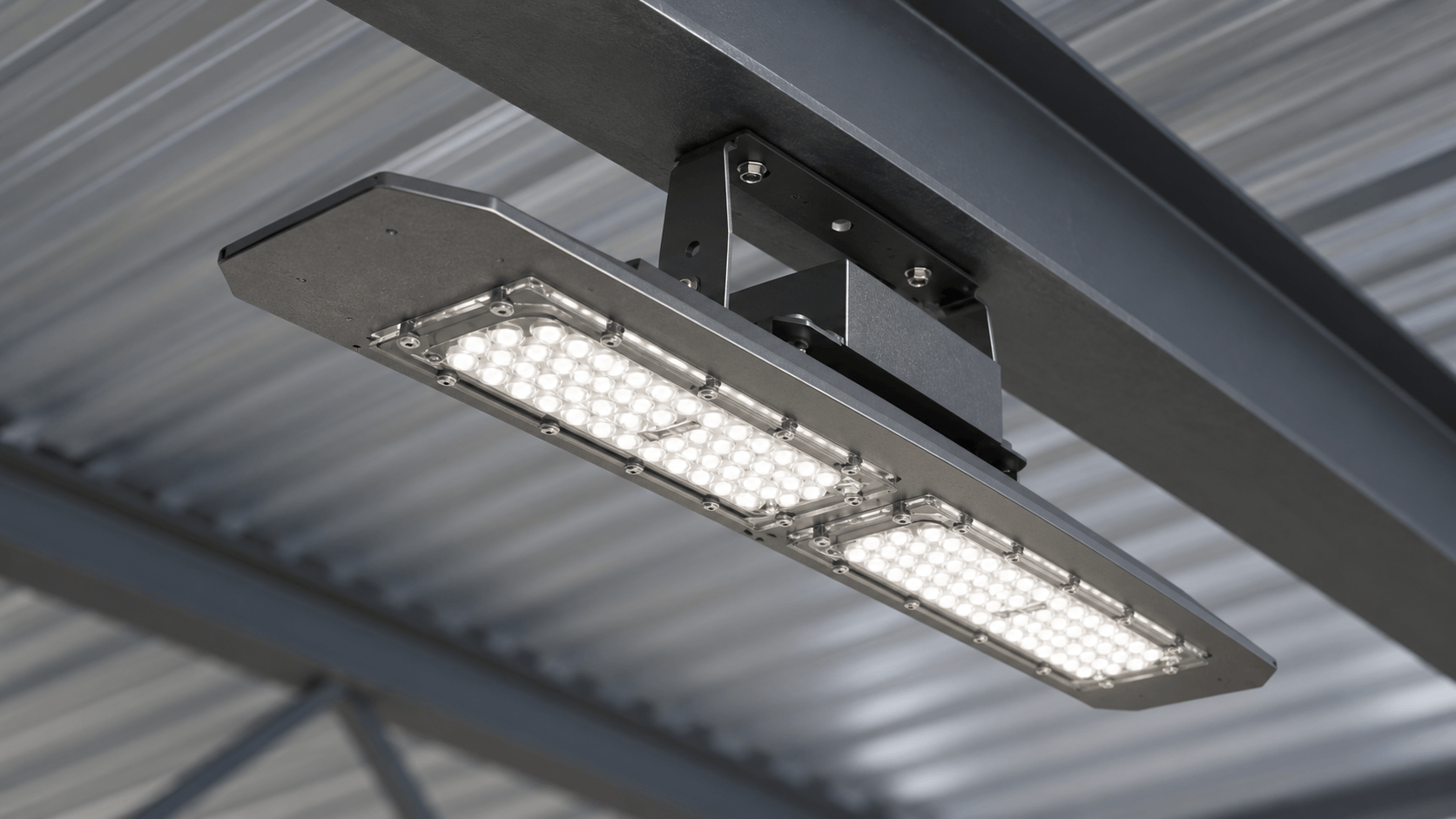

SILED NERO: модульное решение для разных участков объекта

Серия SILED NERO представляет собой низкопрофильные промышленные светильники с единой плоской геометрией корпуса. Длина корпуса составляет 325 мм, а ширина изменяется в зависимости от мощности и количества световых модулей. В линейке предусмотрены исполнения для разных по масштабу складских и производственных зон.

Такой принцип особенно удобен на крупных объектах, где необходимо сохранить единый внешний вид оборудования, но обеспечить разные уровни светового потока.

Например, менее мощные исполнения могут использоваться для локальных или технических зон, а более производительные — для широких проходов, производственных пролетов и высоких складских пространств. На официальной странице серии представлены исполнения от компактной версии до четырехмодульного варианта мощностью 300 Вт.

Для NERO предусмотрены различные варианты оптики — 157×57°, 130×70° и 97×47°. Это позволяет не только менять мощность прибора, но и выбирать характер распределения света под геометрию объекта. Серия монтируется на скобу; для нее заявлены CRI >80 и коэффициент пульсации менее 1%. Siled

Именно работа с оптикой зачастую дает больший эффект, чем простое увеличение мощности. Свет необходимо не просто получить от светильника, а направить туда, где он требуется технологическому процессу.

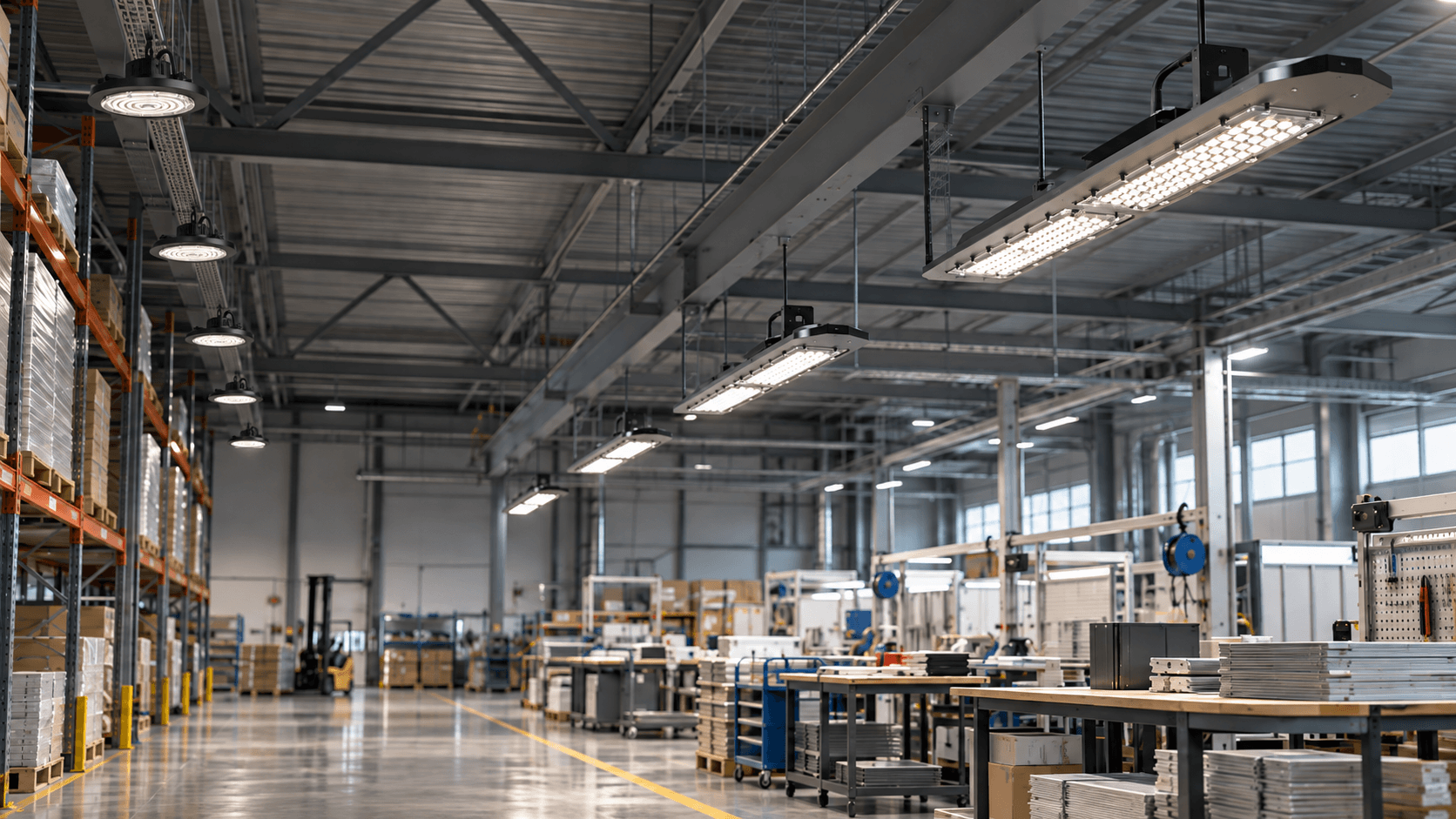

SILED NERO LONG: для протяженных производственных и складских зон

Еще один вариант — SILED NERO LONG. Это серия подвесных светодиодных светильников, предназначенная в том числе для промышленных цехов, производственных площадок и складских помещений. Производитель указывает возможность применения на объектах с высотой подвеса до 50 метров. Siled

Главная особенность серии — вытянутый линейный форм-фактор. В линейке представлены корпуса длиной 325, 650 и 1300 мм и исполнения мощностью 60, 120 и 200 Вт.

Такая геометрия может быть удобна для длинных проходов, протяженных технологических линий и производственных зон, где свет необходимо распределить вдоль определенного направления.

Если круглый SILED NERO UFO логично рассматривать как компактный источник верхнего света, то NERO и NERO LONG дают проектировщику больше возможностей для работы с направлением и геометрией освещаемой зоны.

Какой вариант окажется эффективнее, определяется расчетом, а не только номинальной мощностью.

Освещение производственного цеха

В производственном помещении требования напрямую связаны с технологическим процессом.

Если персонал преимущественно наблюдает за крупным оборудованием, уровень освещенности будет отличаться от участка сборки небольших компонентов или визуального контроля деталей. Для грубых работ с объектами различения более 5 мм СанПиН устанавливает 200 лк при общем освещении. Для постоянного наблюдения за производственным процессом также предусмотрено 200 лк.

Для работ средней и высокой точности требования увеличиваются. В отдельных случаях применяется комбинированная система: общее освещение помещения дополняется локальным светом непосредственно в зоне операции.

Поэтому один и тот же светильник светодиодный не обязательно должен использоваться во всех частях цеха.

Например, общее пространство высокого производственного помещения может освещаться SILED NERO UFO, а в протяженных технологических зонах могут применяться SILED NERO или NERO LONG. При этом ключевым критерием остается результат расчета на рабочей поверхности, а не само название серии.

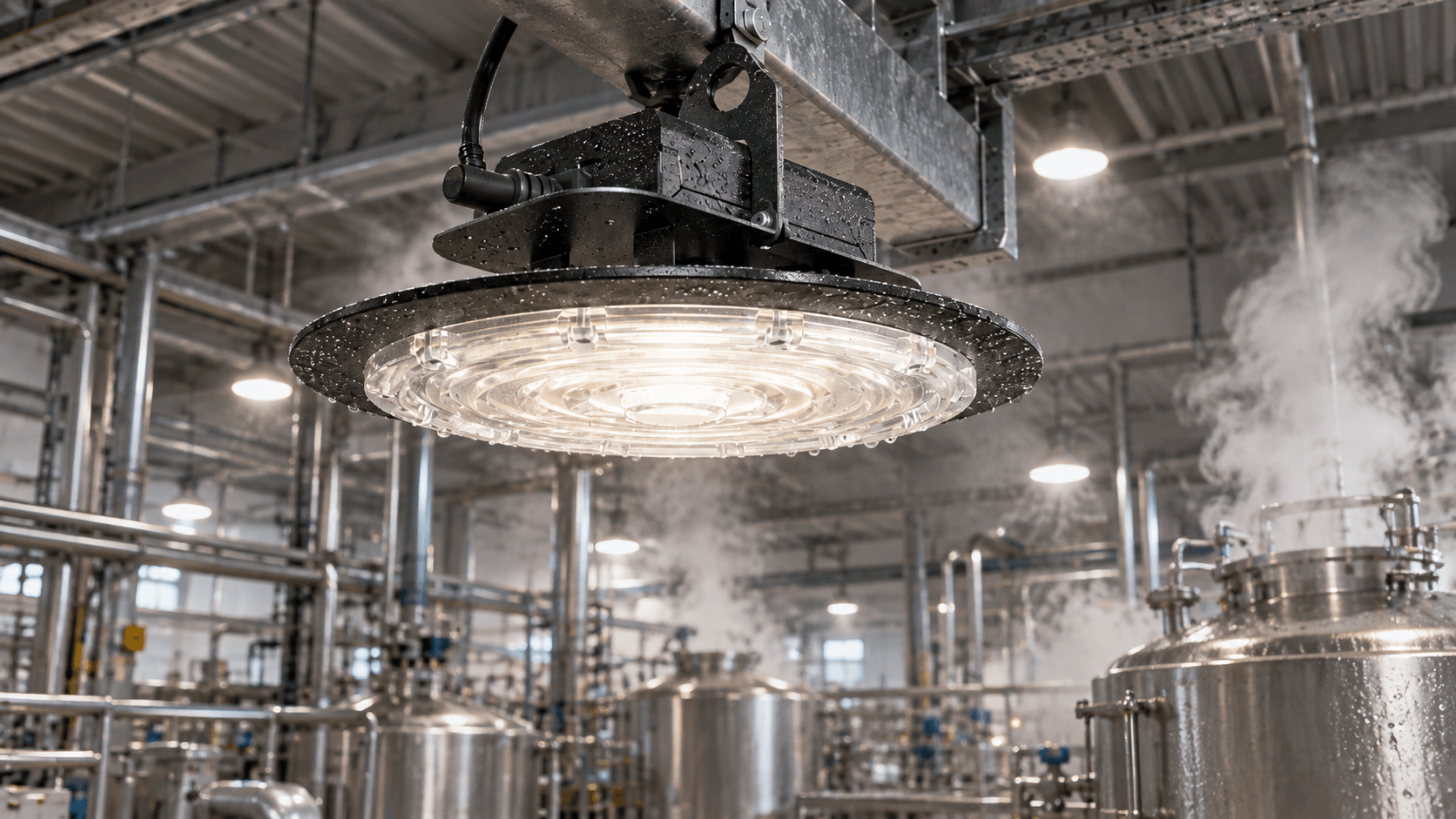

Почему для промышленного объекта важна степень защиты

Условия эксплуатации на производстве и складе отличаются от офисных. На оборудование могут воздействовать пыль, загрязнения и влага, а обслуживание светильников, установленных на значительной высоте, требует дополнительных ресурсов.

Поэтому запросы «светильники IP65 промышленные» и «промышленные светодиодные светильники IP65» закономерно относятся к наиболее востребованным при подборе оборудования для сложных условий.

Например, для SILED NERO UFO заявлена степень защиты IP65.

При этом IP — только одна характеристика оборудования. Высокая степень защиты не говорит о том, насколько эффективно прибор осветит рабочую поверхность, каким будет распределение света или сколько светильников потребуется на объекте.

Поэтому выбирать промышленные светодиодные светильники IP65 только по степени защиты недостаточно. Необходимо одновременно оценивать световой поток, оптику, высоту установки, конструкцию корпуса и реальные условия эксплуатации.

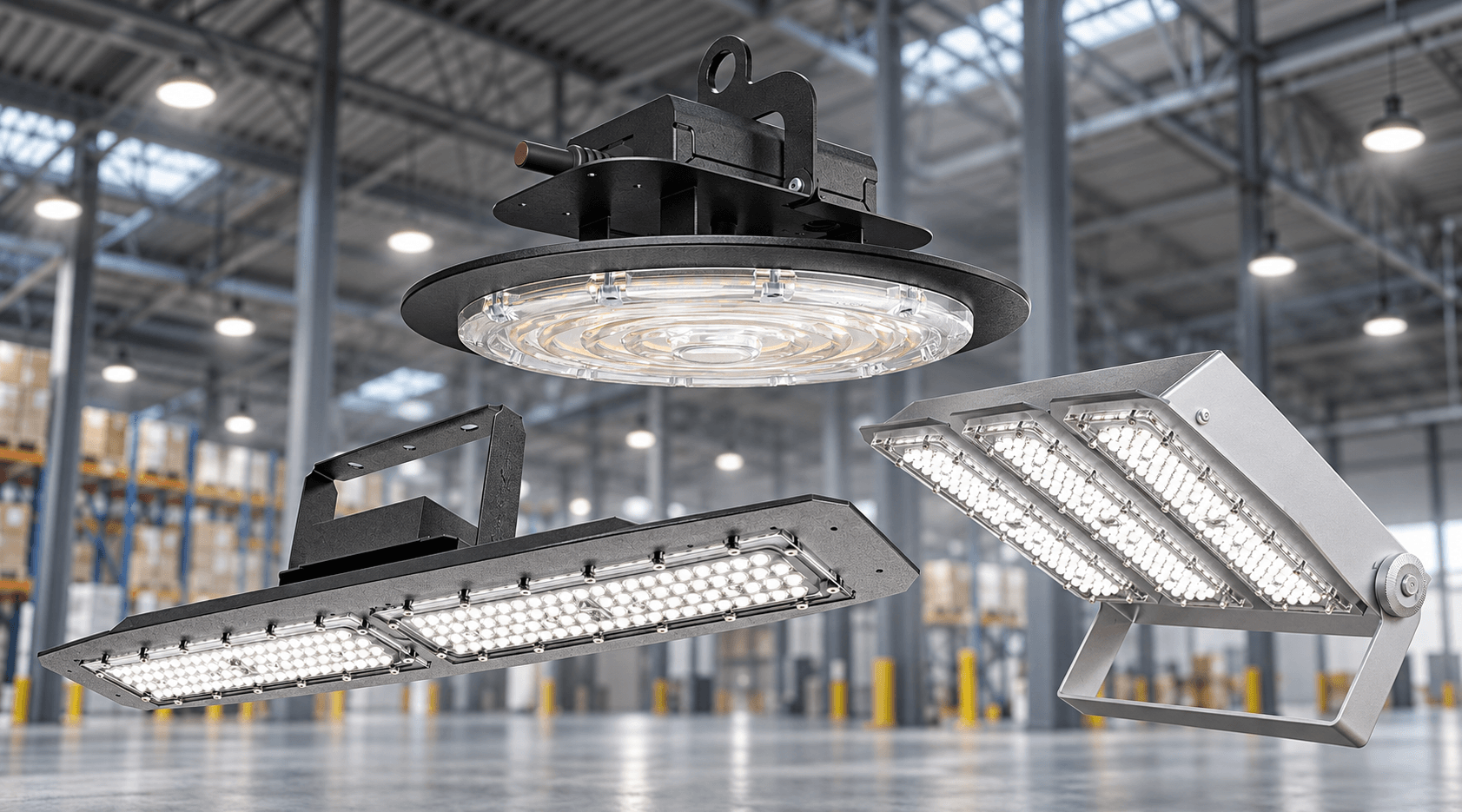

NERO UFO, NERO или NERO LONG: что выбрать

Эти три серии позволяют решать различные задачи внутри одного промышленного объекта.

SILED NERO UFO — компактный круглый вариант для организации верхнего освещения складов и производственных пространств.

SILED NERO — низкопрофильная модульная серия, позволяющая подбирать разные мощности и варианты оптики при сохранении общей геометрии оборудования. На странице серии прямо указано применение различных исполнений для складских проходов, зон комплектовки, производственных участков, погрузочных зон и крупных цехов.

SILED NERO LONG — вытянутое решение для складов, производственных площадок и протяженных пространств, где линейный корпус может лучше соответствовать геометрии освещаемой зоны.

Это не означает, что для определенного типа помещения существует единственный правильный форм-фактор. На одном объекте все три решения могут использоваться одновременно — каждое в своей зоне.

Задача светотехнического проектирования заключается именно в том, чтобы подобрать оборудование не по принципу «самый мощный светильник», а исходя из требуемого распределения света.

Что учитывать кроме мощности и IP

При подборе оборудования необходимо оценивать систему комплексно.

Световой поток показывает количество света, создаваемого прибором, но не говорит напрямую, сколько люксов будет получено на полу или рабочей поверхности. Для этого необходимо учитывать высоту монтажа и светораспределение.

Большое значение имеет и равномерность. Формально средняя освещенность может соответствовать нормативу, но при неправильном расположении приборов между яркими участками появляются темные зоны.

Не менее важны слепящее действие и пульсация. СанПиН нормирует для ряда производственных работ не только освещенность, но и объединенный показатель дискомфорта UGR и коэффициент пульсации. Например, для грубых работ при общем освещении наряду с 200 лк установлен предельный UGR 25 и коэффициент пульсации 20%.

Наконец, необходимо учитывать эксплуатацию. Загрязнение светильника и поверхностей со временем снижает фактическую освещенность, поэтому СП предусматривает применение коэффициента эксплуатации при проектировании систем искусственного освещения.

Сначала расчет — потом подбор светильников

Распространенная ошибка — сначала определить количество светильников по мощности, а затем пытаться разместить их на плане.

Правильная последовательность обратная.

Сначала анализируется объект: размеры помещения, высота потолка, расположение стеллажей или оборудования, рабочие зоны и требуемые значения освещенности. Затем формируется светотехническая модель и проверяется, какое распределение света создают выбранные промышленные светодиодные светильники.

На основании расчета можно менять мощность, оптику, форм-фактор, высоту установки, расстояние между приборами и их количество.

Для одного участка оптимальным решением может оказаться компактный SILED NERO UFO, для другого — модульный SILED NERO, а для протяженной зоны — SILED NERO LONG.

Такой подход помогает избежать двух противоположных проблем: недостаточной освещенности рабочих мест и избыточного количества оборудования, которое увеличивает стоимость системы и энергопотребление без практической необходимости.

Промышленное освещение как единая инженерная система

Грамотно подобранные промышленные светильники — только часть проекта. Итоговый результат определяется тем, насколько точно система освещения соответствует технологии работы предприятия.

На обычном складе в зоне хранения может требоваться около 50 лк, а расположенный рядом участок комплектования уже требует 300 лк. Аналогично в производственном цехе зона общего наблюдения и участок выполнения точных операций предъявляют разные требования к свету.

Поэтому промышленное освещение необходимо проектировать не просто по площади здания, а по функциям каждой его части.

SILED производит оборудование для складских и производственных объектов и выполняет светотехнические расчеты. Серии SILED NERO UFO, SILED NERO и SILED NERO LONG позволяют использовать разные форм-факторы и характеристики оборудования внутри одного проекта: от компактного верхнего света до модульных и протяженных решений для производственных и складских зон.

Проект начинается с определения норм и рабочих зон, затем выполняется светотехнический расчет и только после этого выбираются конкретный светильник светодиодный промышленный, его мощность, оптика и схема размещения. Именно такой подход позволяет одновременно обеспечить нормативную освещенность, рациональное энергопотребление и удобную эксплуатацию системы.
